元件六面外觀自動光學檢測機系列

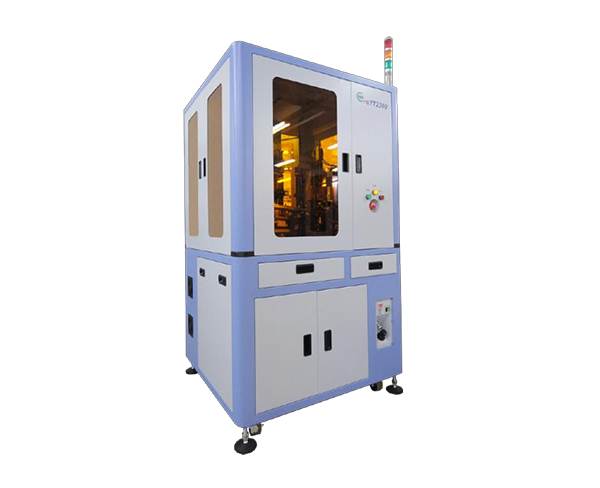

YT2300元件外觀自動光學檢測機
適用於LED及被動元件外觀缺陷檢測
YT2330雙軌元件外觀自動光學檢測機
適用於LED及被動元件外觀缺陷檢測
YT2300系列產品為高效率的元件外觀自動光學檢測設備，功能特點如下：
A. 應用光學檢測技術檢測元件六面外觀瑕疵問題。
B. 採用8組高速彩色或黑白CCD相機模組（YT2330雙軌設備為12組）同時擷取元件六面外觀的影像儲存作為自動光學檢測分析使用。
C. 每分鐘可檢測6000顆組件以上（YT2330雙軌設備可達7000顆以上），並依照影像檢測結果的不同提供4組分BIN。(OK/NG1/NG2/Retest)
D. 人性化軟體操作介面及簡易的影像檢測操作軟體設定。
E.回轉圓盤式的送料結構，維護保養容易
YT2300系列性能、規格：
l 檢測功能：檢測元件的六面外觀
l 檢測元件：電阻／電感／電容等被動元件、SMD IC組件、SMD LED組件、
特殊圓柱型電阻
l 檢測項目：破損、刮傷、缺角、異色、沾染、毛邊、氣泡、凹陷及短路
l 轉盤機構:標準高精度玻璃盤(圓柱型電阻為專利磁性金屬圓盤)
l CCD相機模組：最多8組彩色或黑白變焦鏡頭（雙軌為12組）
l 影像擷取速度：每秒60張彩色影像／90張黑白影像
l 影像解析度：*2.5um(實際數值以搭配鏡頭為准)
l 檢測速度：單軌每分檢測可達6000顆以上for 0201MLCC（雙軌7000顆以上）
l 分BIN：最多5組(包含Retest BIN)
l 作業系統： Windows 7 64 Bit系統以上
l 尺寸：1060mm(L) x 1060mm(W) x 1850mm(H)
l 重量：約550KG
l 電源：單相AC 10A／220V 50~60Hz
l 氣壓：5~6 Kg/cm2
